ZAŠTITNI MODULI ZA TELEKOMUNIKACIJSKE MREŽE I UREÐAJE ZM 51-60

Rajko Ukiæ

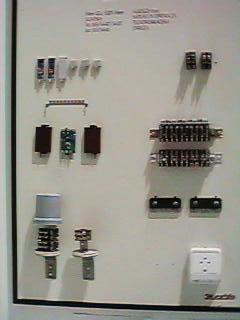

Za zaštitu prenaponskih pojava u telefonskim mrežama svakako æemo koristiti zaštitne module kao elemente za zaštitu telefonskih kabela i ureðaja. Moduli se montiraju na rastavne letvice tipa KOGOJ ili rastavne i ranžirne letvice tipa KRONE S2 ili S1. Izbor modula vršimo prema uvjetima prenapona na TK vodovima i krajnjim ureðajima. Moduli su izraðeni prema posebnim zahtjevima CCITT-a -K20 o èemu je izdan i poseban dokument. Konstrukcija kuæišta modula omoguæava izmjenu zaštitnih elemenata istih elektriènih karakteristika ZM 61-70. Dodamo li osnovnoj zaštiti još jedan stupanj dobivamo na brzini zaštite tj. na veæoj uèinkovitosti zaštitnog modula. Prenapon koji se pojavljuje na trasi zraènih i podzemnih telefonskih kabela time smanjujemo na razumnu mjeru. Montiraju se u kuæištima K 61. Svi spojevi meðu elementima su od vodova veæih presjeka. Na ulazu u odvodnike montiraju se svi kontakti za zaštitu po CCITT- u (K20). Za pretplatnièke terminalne ureðaje koristiti æemo grupu brzih i vrlo osjetljivih modula grupe ZM 61-63. Za trase kabela i ureðaje na trasi koristimo ZM 67-69 istih karakteristika Zm 71-80. Ovi zaštitni moduli opremljeni elementima za prenaponsku i strujnu zaštitu ureðaja na trasi i krajevima vodova, a koriste se pri teškim i vrlo teškim uvjetima prenapona. Elementi PSW su tipa PTC otpora sa još uèinkovitijim djelovanjem. Prekid strujnog kruga odvija se unutar jedne sekunde a vraæanje u normalno stanje je unutar 3-4 sekunde. Osiguraèi ako su dobro dimenzionirani imaju dugoroèno i uèinkovito djelovanje. Svi ZM izvedeni su prema tehnièkim uvjetima K20. ZM sa strujnom i prenaponskom zaštitom upotrebljavamo u zonama ekvipotencijalnih naponskih ploha.
