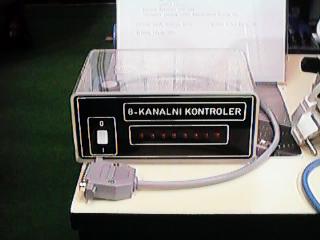

KANALNI KONTROLER UPRAVLJAN RAÈUNALOM

Toni Nižiæ

Mentor: Marijan Baèiæ, prof.

Sažetak inovacije: ovim se sklopom upravlja putem paralelnog izlaza na raèunalu. Osnovnu logiku sklopa èine tri integrirana kruga iz TTL skupine koji kontroliraju osam neovisnih kanala. Napon sa vanjskog izvora napajanja stabilizira se pomoæu stabilizatora 7805. Vanjski izvor napajanja je 7,5 V. Sklop je upravljan programom koji se izvodi na osobnom raèunalu. U konkretnom sluèaju, program je napisan u programskom jeziku basic. U praksi, na izlaznim kanalima, možemo upotrijebiti tranzistore koji mogu kontrolirati releje i optokaplere i tako upravljati raznim ureðajima (kontrola svijetla, elektromotora, jednostavnog robota i drugo). Sami zadaci koje može obvljati ovakav sklop, odreðuju se kompjuterskim programom kojim možemo ovaj sklop prilagoditi raznim ureðajima.

Namjena inovacije: sklop se može primjenitiu raznim industrijskim kontrolerima. Radi pojednostavljenosti prikaza rada korištene su svijetleæe diode.
